一百块钱怎么自己动手做一台牛气冲天的天文望远镜呢？

#DIY#

前言：

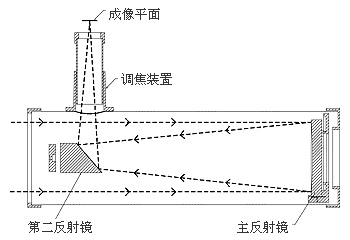

牛反望远镜成像原理及优劣，请点此连接查看

查看链接

须知：

该方案用76mm口径镜片，75mmpvc管，镜片实际应用口径为71mm，会损失16%的反射面积（聚光能力下降，画面亮度下降）。优点是可以通过我所介绍的材料直接组装，只需略微的动手能力（钻孔）。

效果图：

前两天六七点拍的，对比度稍差

我搜了一下80eq的图，貌似差不多……

物料：

75mm水管50cm 4💰

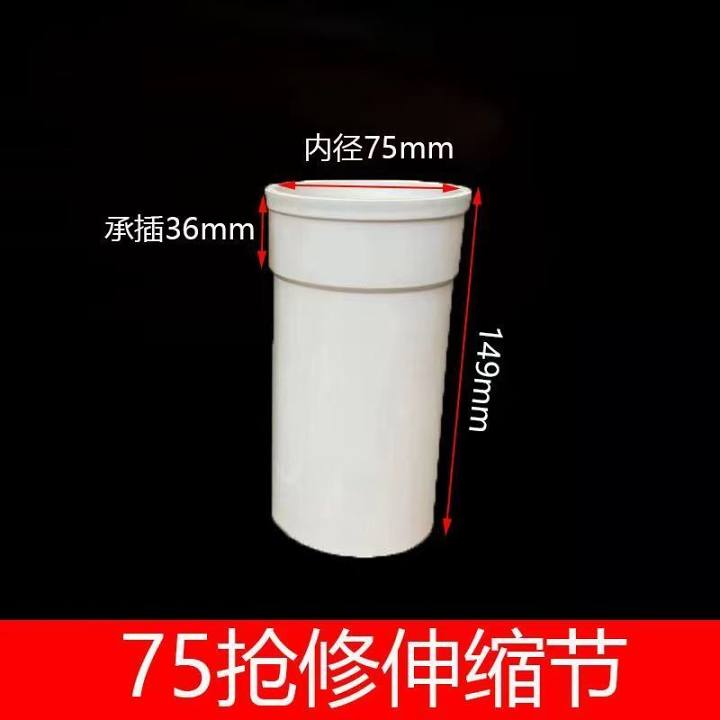

75抢修伸缩节149mm（非必选）2.2💰

75加长伸缩节18cm 2.2💰

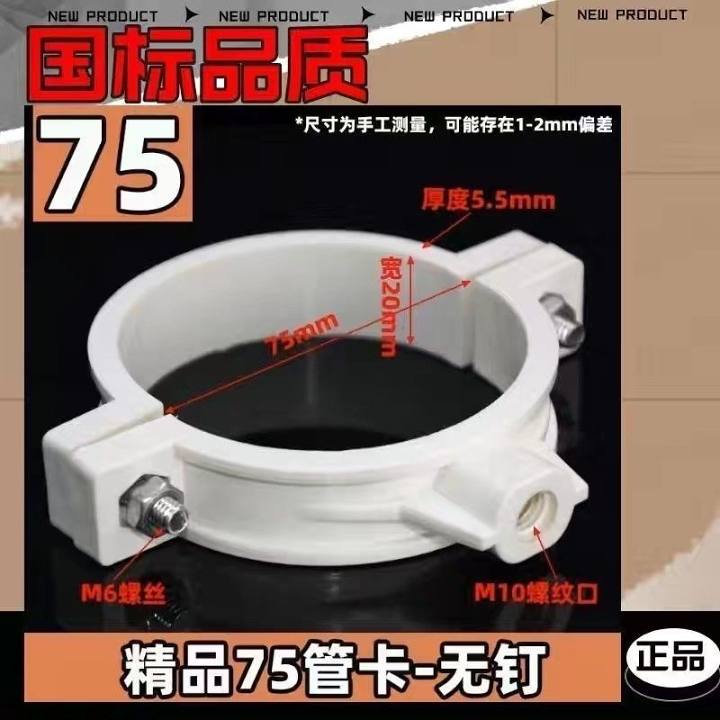

75抱箍 x2 3.5💰

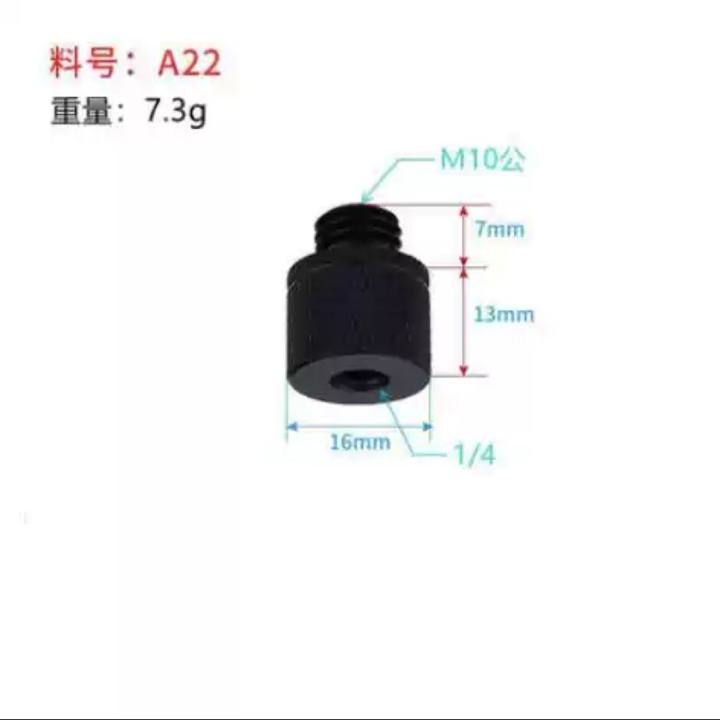

m10公转1/4螺丝 x2（非必选）5💰

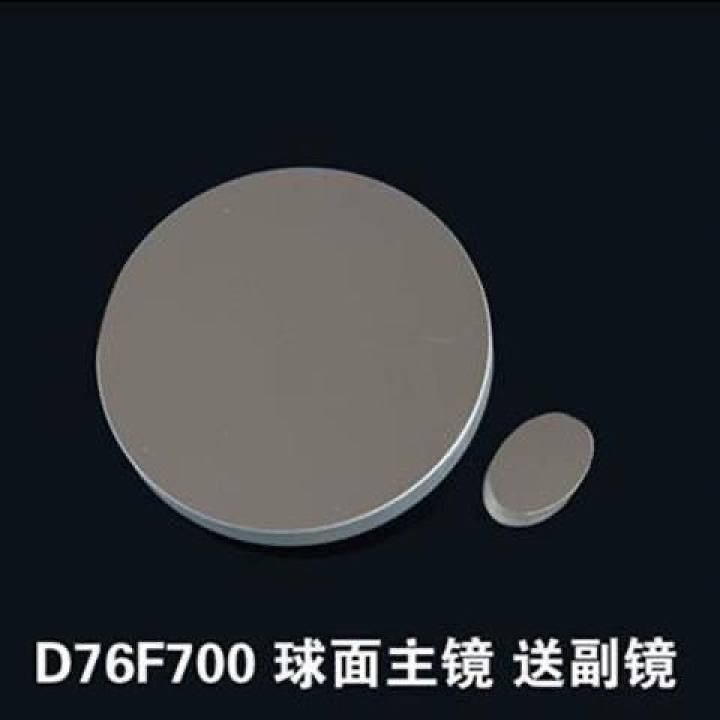

76mm主镜组 32💰

副镜架 12💰

美纹纸（连接处粘两圈，防止套管晃动）

快装板（非必选）8💰

自粘消光绒（非必选）8💰

调焦座（非必选，手机摄影必选）23💰

手机支架（非必选，手机拍照用的）7.4💰

目镜（目镜和调焦座有两种规格，下面会讲）

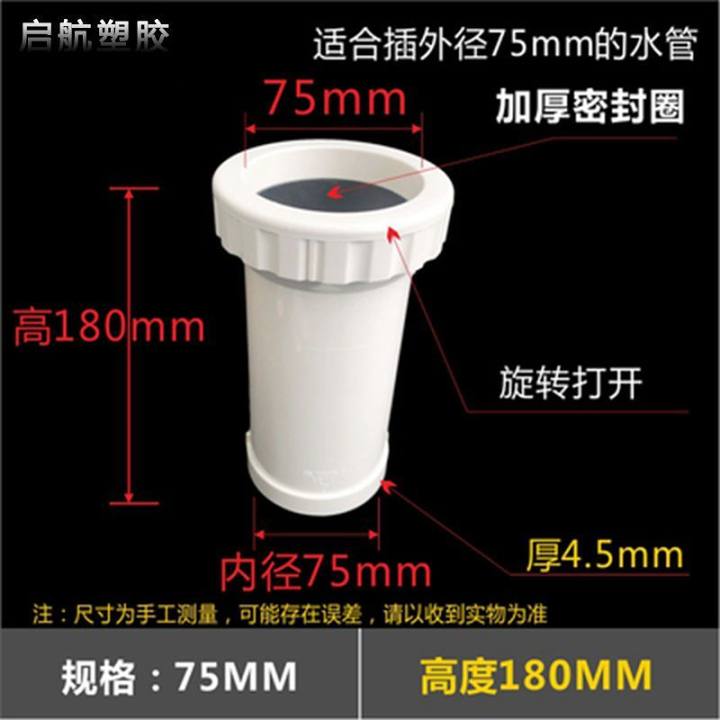

加长伸缩节

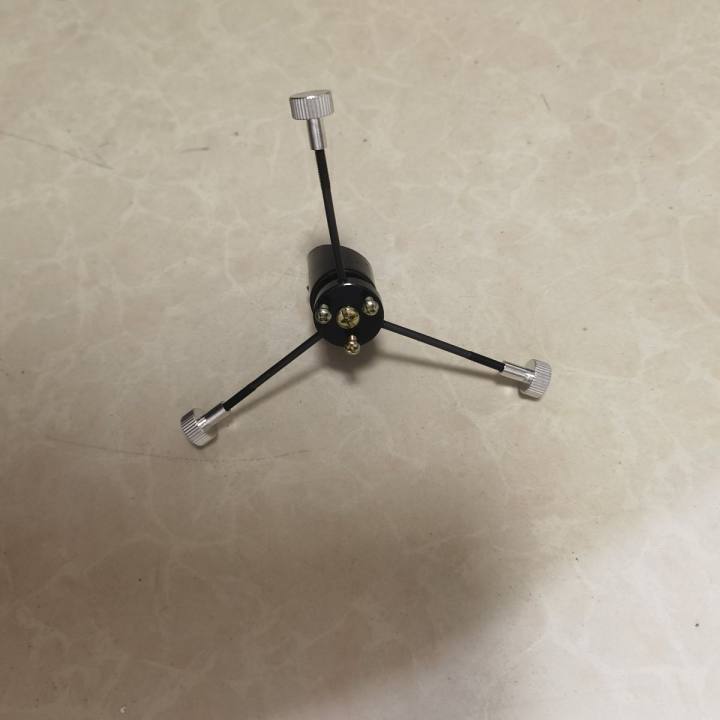

副镜架

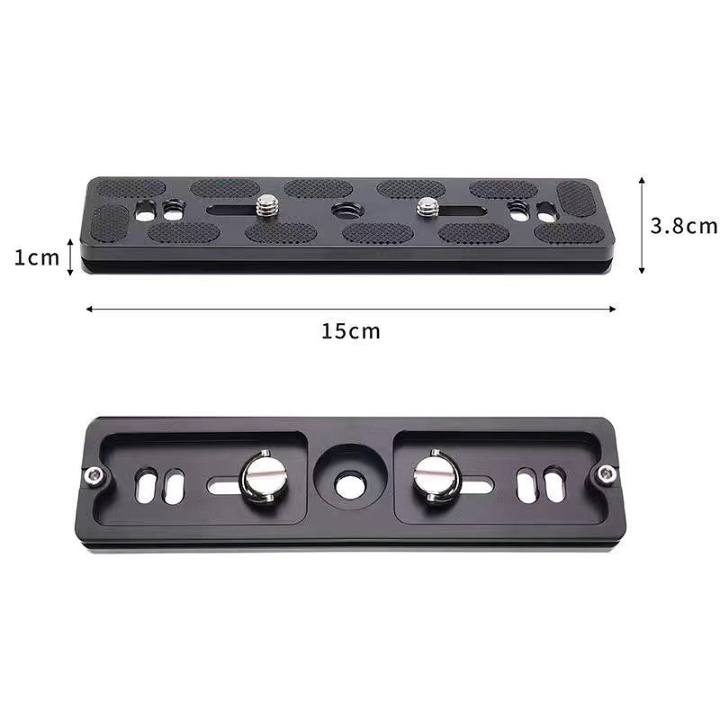

快装板

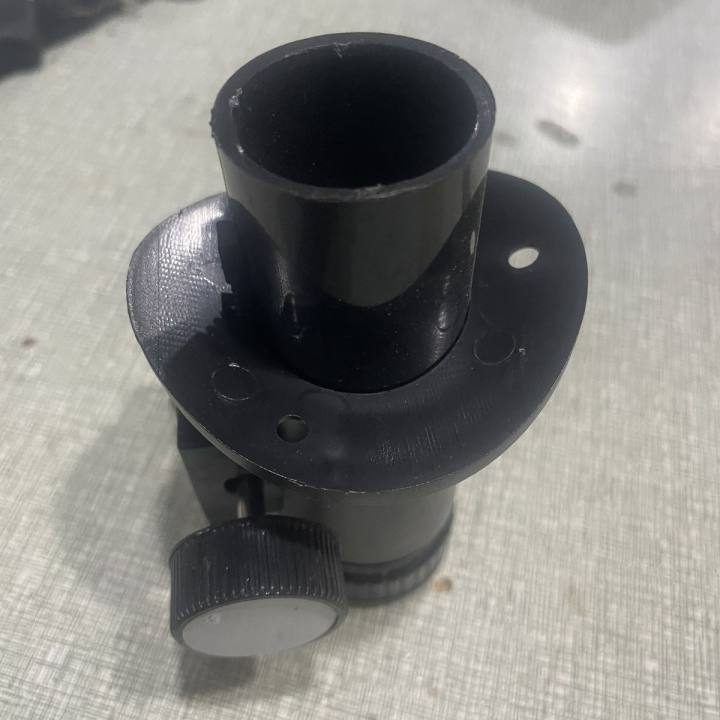

调焦座

正文：

该镜组的焦距为700mm，指的是从第一反射镜（也叫主镜，看原理图）到第二反射镜（副镜）的光路距离，加上调焦座的长度。

PVC管的长度大概在38cm左右，加上两个伸缩节，主镜离副镜56mm左右，调焦座14cm。我的建议是pvc留到40cm，让副镜架往内移，多出来的几厘米长度正好当成遮光罩。pvc长了可以截，短了就只能增加调焦座的高度，后者比较麻烦。

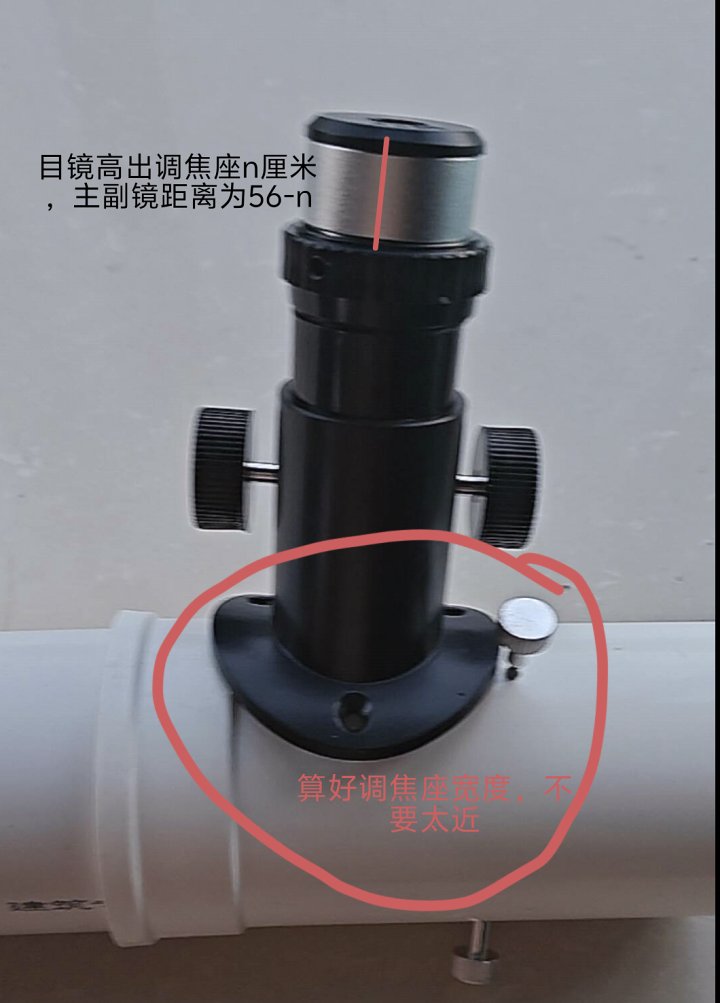

“如果目镜高出调焦座n公分，主副镜距离要更短，为56-n”

“如果你省成本不用调焦座，想用纸筒替代，主副镜距离需要66cm左右，3-4cm是你纸筒的长度。”

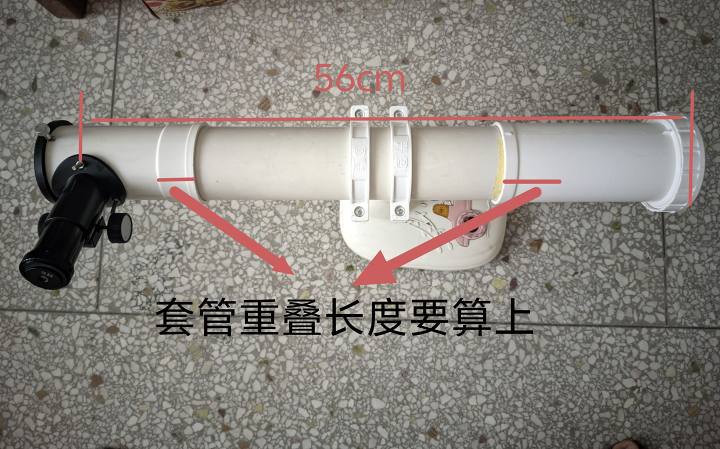

主镜内侧面到副镜距离

注意开孔不要离接头太近

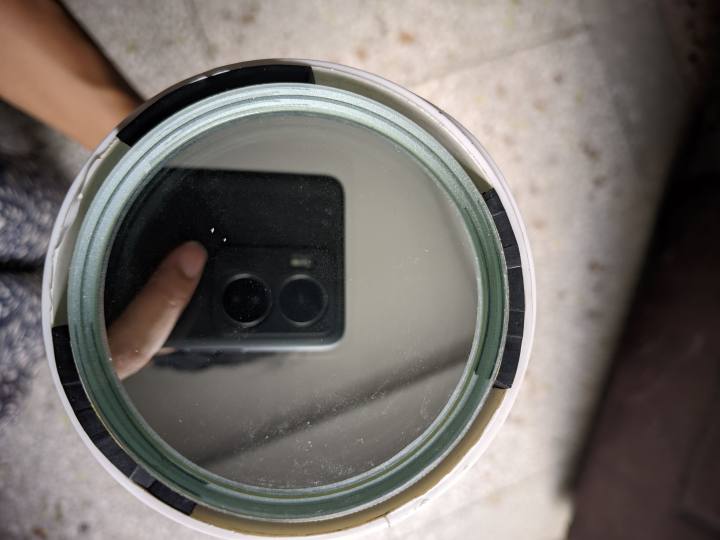

第一步：放置主镜

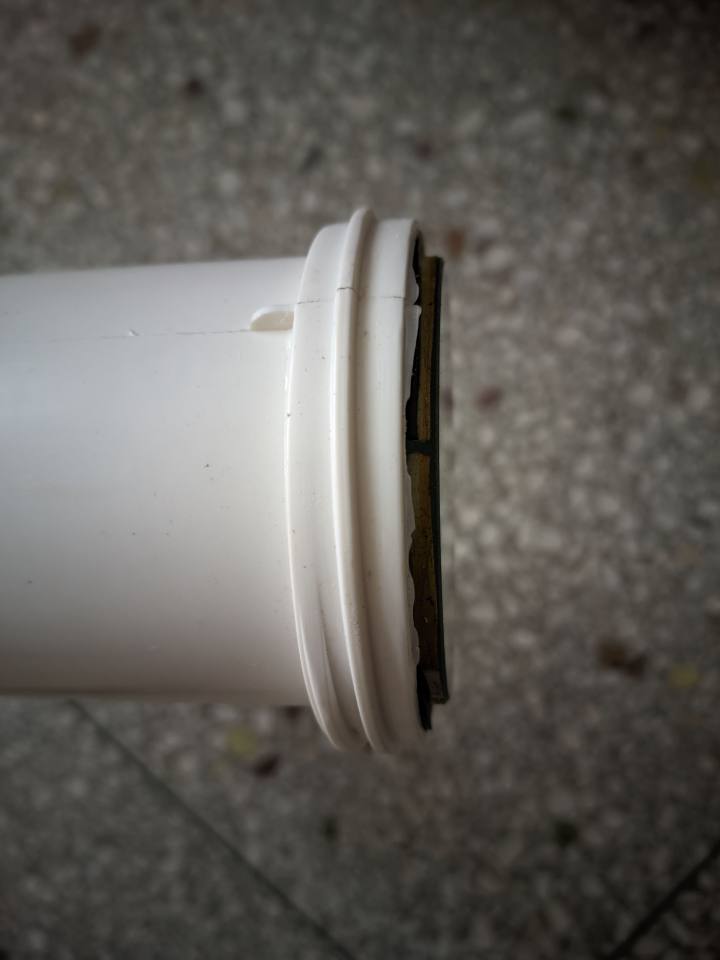

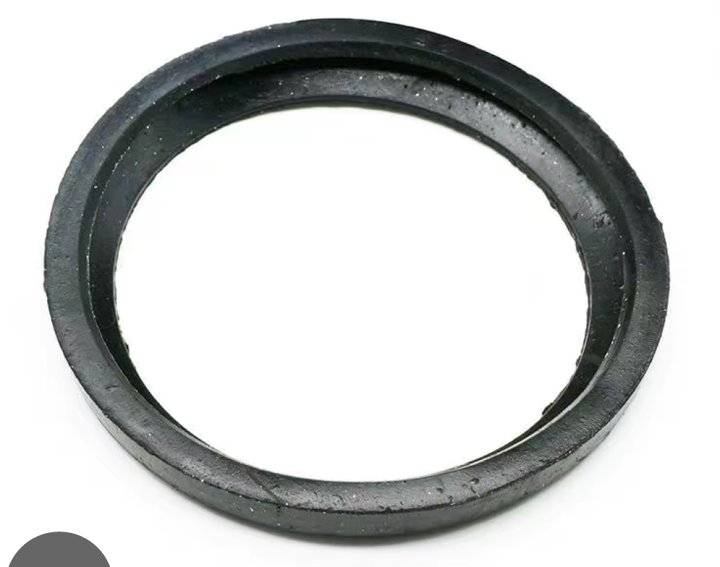

主镜镀膜为铝膜，注意保护不要刮花。收到延长伸缩节，里面会有个黑胶圈，取出，用小刀沿着分层位置把胶圈割成上下两部分，留上面那层粗的（当时忘拍图了）。把粗的适当切取三部分，平面朝里，压到底，由来卡在镜片和管之间，镜片不要按压到底，留有余量，后续用来调光轴。

三块胶圈先用双面胶粘在镜子边上，要对准管座一起慢慢按进去，不要先放胶圈，不然卡不进去。

用的是直径稍大的上部分胶圈

镜片分正反，放大的那面朝内

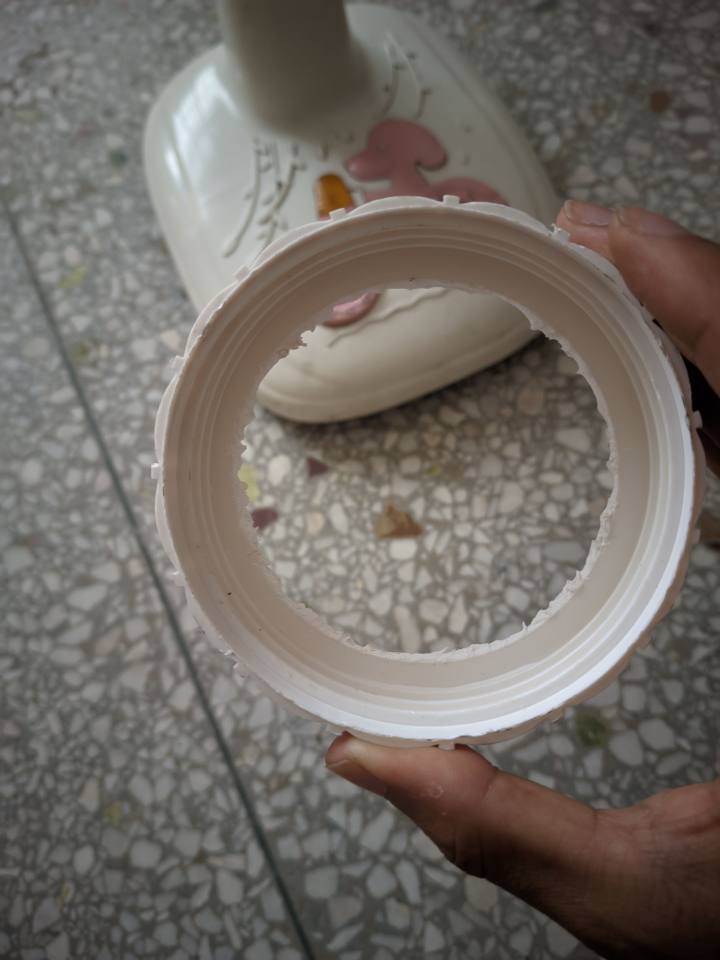

用钳子夹子之类的把螺盖处理平，这样就可以拧上去了，防止镜片偶然掉出。

第二步：固定副镜支架和打孔。

副镜支架上带的有镜片，直接用就行，不用换。副镜支架腿可以拧动。

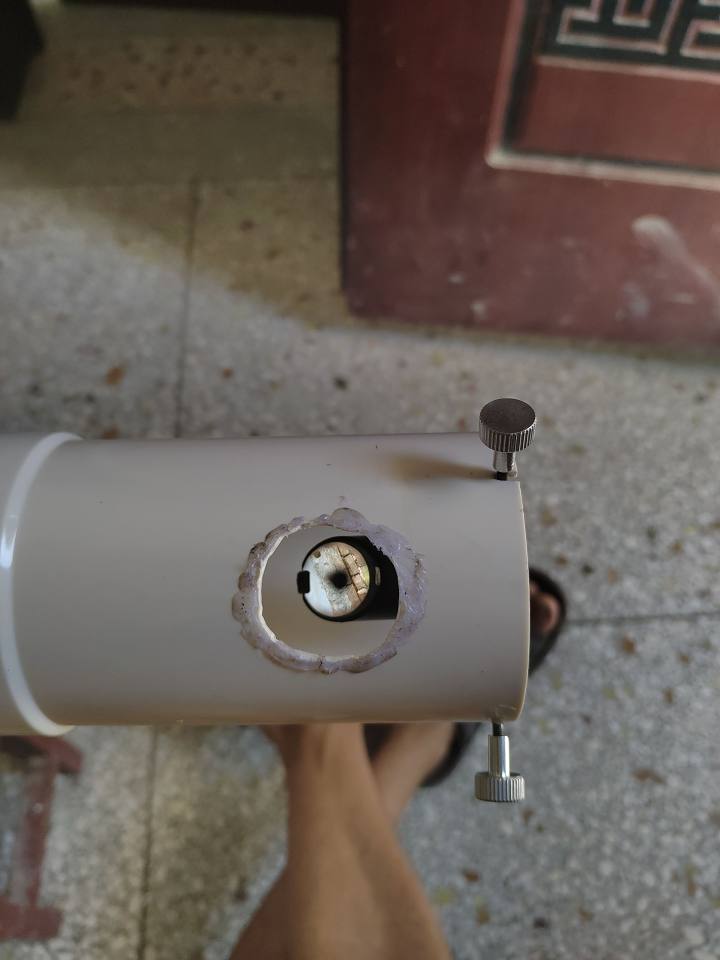

把三段管拼合起来，加长伸缩节是尾，水管是身，抢修伸缩节是头。算好主镜和副镜的距离，画点打好副镜标记。该标记就是副镜的中心点，在此打孔。我个人是先钻个小孔，然后用匕首旋转着扩孔。孔是35mm左右，具体取决于你的调焦座。

然后取下头节，可以用软线量好周长，三段式画点钻孔（我个人是用剪子剪的豁口夹着支架），可以先用小螺丝刀钻，再换其它工具扩。注意，由于该支架是适用于110mm的水管的，用在75水管上，白色手拧螺母碰不到水管，不能起固定作用，所以固定支架只能靠孔的包裹性，开孔只能小不能大，不然要用热熔胶固定。家里有合适螺母的可以把银色螺帽替换掉，用螺母固定。

务必保证副镜在孔的中心，支架上螺丝只能微调，误差过大是调不回来的。

第三步：调光轴。

三个圆依次为大中小。

调节副镜螺丝，至大中圆同心。

调节小圆要靠按压后面的主镜来实现，将望远镜尾端对着自己，如果小圆心往左偏，就将主镜左侧按进去一点，如果小圆心往右偏，就把主镜右侧按进去一点，其它位置同理。

该方法只是粗略调，精调请搜索其它方法。

如图所示，三个圆要在同一个圆心。

第四步：目镜和调焦座选择

目镜和调焦座基本分为0.95英寸和1.25英寸的规格，前者便宜，开孔小，视野窄；后者贵，孔径大，视野稍广。你可以买1.25的调焦座，将0.95的目镜缠一些美纹纸也可以用。但不能买0.95的调焦座去用1.25的目镜。

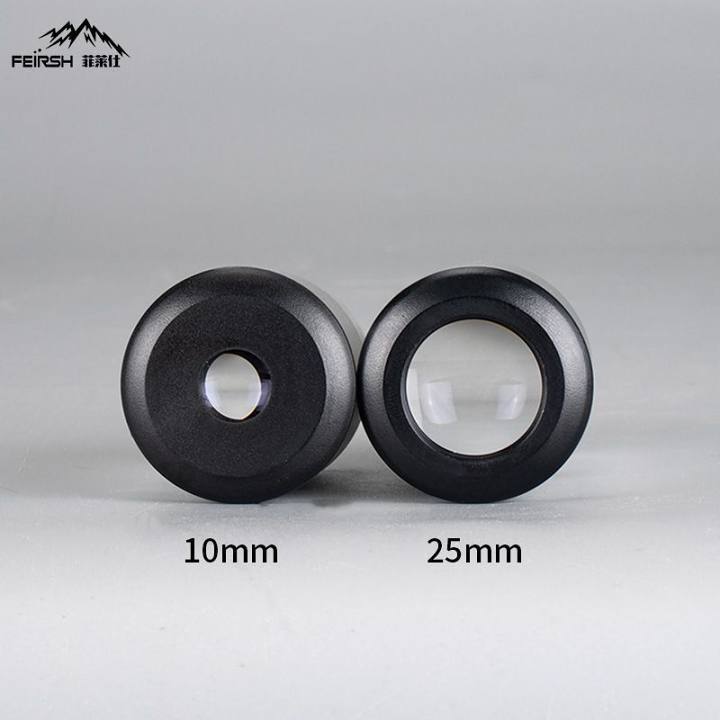

目镜焦距有4mm，8mm，10mm，20mm等等，焦距越长放大倍率越低，但视野越广，看着越舒适。

高倍望远镜在没有寻星镜的情况下，寻找目标很困难，一般目镜最少要配两个，一个长焦距，一个短焦距，长的用来粗略寻找目标，短的用来放大细看。天文望远镜的放大倍数=主镜焦距➗目镜焦距。

目镜也有多种结构，普通目镜会有畸变，中心对焦，周围散焦的问题。pl目镜比较实惠，能很好解决上述问题。
